Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥：錐齒輪驅動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為堆焊合金（Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z540Y-16P~160P Z540Y-16R~160R）、不銹鋼（Z540W-16P~160P Z540W-16R~160R），公稱壓力 PN16~PN160，閥體材料為碳素鋼（Z540H-16C~160 Z540Y-16C~160）、鉻鉬合金鋼（Z540Y-16I~160I）、不銹鋼（Z540W-16P~160P Z540Y-16P~160P Z540W-16R~160R Z540Y-16R~160R）的閘閥。
Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥主要性能參數
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z540H-16C-160 |
16~160 |
1.6~16.0 |
≤425 |
水、蒸汽、油品 |
|
Z540Y-16C-160 |
16~160 |
1.6~16.0 |
|
Z540Y-16I-160 |
16~160 |
1.6~16.0 |
≤550 |
蒸汽、油品 |
|
Z540W16P-40P |
16~40 |
1.6~4.0 |
≤150 |
弱腐蝕性介質 |
|
Z540Y-16P-160P |
16~160 |
1.6~16.0 |
|
Z540W-16R-40R |
16~40 |
1.6~4.0 |
≤150 |
腐蝕性介質 |
|
Z540Y-16R-160R |
16~160 |
1.6~16.0
|
|
Z540Y-16PⅠ~40PⅠ |
16~40 |
1.6~4.0 |
≤650 |
熱煙氣等 |
|
Z540Y-16PⅡ~0PⅡ |
16~40 |
16~4.0 |
返回頁首
Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥零部件材料
|
型號 |
材料 |
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
Z540H-16C~160 |
碳素鋼 |
碳素鋼 |
堆焊鐵基合金 |
石棉石墨或柔性石墨 |
|
Z540Y-16C~160 |
堆焊硬質合金 |
|
Z540Y-16I~160I |
鉻鉬合金鋼 |
鉻鉬合金鋼 |
堆焊硬質合金 |
柔性石墨 |
|
Z540W-16P~160P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
本體材料 |
聚四氟乙烯 |
|
Z540Y-16P~160P |
堆焊硬質合金 |
柔性石墨 |
|
Z540W-16R~160R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
本體材料 |
聚四氟乙烯 |
|
Z540Y-16R~160R |
堆焊硬質合金 |
|
Z540Y-16PⅠ~40PⅠ |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
堆焊硬質合金 |
柔性石墨 |
|
Z540Y-16PⅡ~40PⅡ |
返回頁首

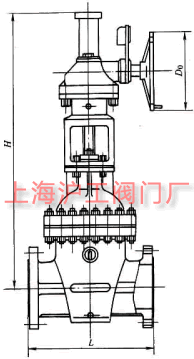

Z540H、Z540Y、Z540W 型 PN16 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
|
DN |
L |
H |
D0 |
重量/kg |
DN |
L |
H |
D0 |
重量/kg |
|
300 |
500 |
1310 |
640 |
504 |
600 |
800 |
2410 |
640 |
2140 |
|
350 |
550 |
1468 |
640 |
674 |
700 |
900 |
2600 |
640 |
3275 |
|
400 |
600 |
1780 |
640 |
950 |
800 |
100 |
2860 |
720 |
3920 |
|
450 |
650 |
1880 |
640 |
1300 |
900 |
1100 |
3170 |
720 |
4435 |
|
500 |
700 |
2110 |
640 |
1530 |
— |
— |
— |
— |
— |
返回頁首
Z540H、Z540Y、Z540W 型 PN25 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
|
DN |
L |
H |
D0 |
重量/kg |
DN |
L |
H |
D0 |
重量/kg |
|
300 |
500 |
1310 |
640 |
504 |
600 |
800 |
2410 |
640 |
2150 |
|
350 |
550 |
1468 |
640 |
680 |
700 |
900 |
2600 |
640 |
3290 |
|
400 |
600 |
1780 |
640 |
960 |
800 |
1000 |
2860 |
720 |
3940 |
|
450 |
650 |
1880 |
640 |
1310 |
900 |
1100 |
3170 |
720 |
4450 |
|
500 |
700 |
2110 |
640 |
1540 |
— |
— |
— |
— |
— |
返回頁首
Z540H、Z540Y、Z540W 型 PN40 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
|
DN |
L |
H |
D0 |
重量/kg |
DN |
L |
H |
D0 |
重量/kg |
|
300 |
750 |
1500 |
640 |
630 |
450 |
1052 |
2320 |
640 |
1720 |
|
350 |
850 |
1960 |
640 |
985 |
500 |
1150 |
2450 |
640 |
2040 |
|
400 |
950 |
2170 |
640 |
1430 |
600 |
1350 |
2940 |
640 |
3050 |
返回頁首
Z540H、Z540Y、Z540W 型 PN63 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
|
DN |
L |
H |
D0 |
重量/kg |
DN |
L |
H |
D0 |
重量/kg |
|
200 |
550 |
1420 |
550 |
430 |
350 |
850 |
2060 |
640 |
840 |
|
250 |
650 |
1580 |
640 |
530 |
400 |
950 |
2270 |
640 |
1410 |
|
300 |
750 |
1770 |
640 |
590 |
— |
— |
— |
— |
— |
返回頁首
Z540H、Z540Y、Z540W 型 PN100 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
|
DN |
L |
H |
D0 |
重量/kg |
DN |
L |
H |
D0 |
重量/kg |
|
200 |
550 |
1490 |
550 |
730 |
350 |
850 |
2180 |
640 |
1700 |
|
250 |
650 |
1720 |
640 |
900 |
400 |
950 |
2390 |
640 |
2500 |
|
300 |
750 |
4890 |
640 |
1200 |
— |
— |
— |
— |
— |
返回頁首
Z540H、Z540Y、Z540W 型 PN160 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
|
DN |
L |
H |
D0 |
重量/kg |
DN |
L |
H |
D0 |
重量/kg |
|
150 |
600 |
1250 |
550 |
492 |
200 |
750 |
1520 |
550 |
780 |
返回頁首
返回頁首
